唐山悦新機械は、その実践経験に基づいて、大型鋳鋼ハウジングの精密部品の機械加工プロセスを最適化しました。

唐山悦新機械は大型鋳鋼ハウジングと減速機用の非標準部品の加工を専門としています。上級技術者の実務経験と標準化されたプロセスに基づいて、鋳鋼部品の変形や内穴同軸度の過剰な公差などの問題を解決します。当社は、鉱業および冶金重工業向けのカスタマイズされた部品や、外国貿易向けの OEM サービスを請け負っています。

1. オンサイトワークショップの映像 |経験豊富な技術者が、大型の鋳鋼シェル部品を機械加工する際の課題を克服する方法を実演します。

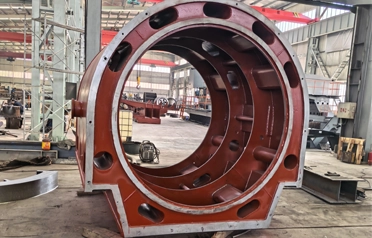

最近、唐山裕興機械大型鋳鋼シェル部品の生産プロセス全体を完了しました。ワークピースは、ブランクエージング、精密機械加工、非破壊検査、および全次元検査を経て、すべて基準を満たし、冶金および鉱山機械プロジェクトに正常に供給されました。この加工は、32 年の経験を持つ上級技術者が主導し、最前線での実践経験を活用して、成熟した安定したヘビーデューティー精密部品加工ソリューションを実装しました。

機械部品加工の分野では、肉厚の鋳鋼シェルは一般に応力変形や内部穴の過剰な同軸度の問題を抱えており、その結果、業界では一般に高いスクラップ率が発生しています。 Yuexin Machinery は、その広範な加工方法を放棄し、標準化されたブランク前処理システムを確立して、ソースからの鋳鋼部品の加工精度と最終製品の安定性を確保しました。

すべての鋳鋼ブランクは均一な 28 日間の自然時効処理を受け、内部残留応力を効果的に解放し、高コストの焼き戻しプロセスを置き換えます。これにより、1個あたりのコストが12%削減され、加工変形や寸法誤差が大幅に低減され、規格外部品加工の合格率が向上します。

同社は長年の実務経験に基づき、部品の加工精度を安定させるための3段階の標準加工フローを確立しました。

まずはレイヤー制御による荒加工です。積層フライス加工には強力な床置き型ボーリングフライス盤が使用されます。フランジの両側には 2.2 mm の仕上げ代が確保され、内部キャビティの非合わせ面には 0.8 mm の仕上げ代が確保されます。二次的な切削応力を回避し、仕上げ基準の安定性を確保するために、鋳造品からの黒い皮は層ごとに除去されます。

2 つ目は、温度制御による分割加工です。工場内は18～22℃の一定温度に保たれ、「加工4時間、冷却3時間」の作業体系を採用し、温度差や装置温度上昇による寸法誤差を回避し、大型機械部品の加工精度を安定させています。

第三に、統一データム仕上げ。ワークの下側取付面を唯一基準として使用し、一度のクランプで複数層の内径穴加工が完了します。軸受穴の同軸度は0.025mm以内に管理されており、重荷重用減速機やモータハウジングの高精度組立基準を満たしています。

2. 専門的なプロセスの詳細な分析 |標準化されたプロセスにより、精密部品のカスタマイズが可能になります

Yuexin Machinery は、唐山の鉄鋼産業が持つ利点を活用して、精密部品のカスタマイズ プロセスを継続的に最適化し、大型鋳鋼部品の精度の変動や一貫性の低さなどの業界の問題点に効果的に対処しています。

ワークピースは、高強度と耐衝撃性を特徴とする ZG310-570 エンジニアリング鋳鋼で作られており、過酷な採掘や冶金用途に適しています。鋳物は1560℃の定温底部注湯低速法を使用して注入され、気孔や砂の混入などの固有の欠陥が減少し、鋳鋼部品の精密機械加工における欠陥の可能性が低くなります。

完成品は精密検査を経て、フランジ平面度≤0.03mm/m、内穴円筒度IT7精密級に達し、シール溝粗さRa1.6μmを達成し、国内重工業機器および輸出機械部品の加工および受け入れ要件を完全に満たしています。

技術チームは、膨大な実践データに基づいて CNC プログラミングを最適化し、成熟した切削パラメータを確立しました。YT15 超硬工具、切込み深さ 3.5 mm、送り速度 2100 mm/min を使用すると、工具の摩耗が 30% 減少し、加工サイクル時間が 18% 短縮され、そのプロセスが同社の SOP に組み込まれ、部品の効率的かつ正確な量産が可能になります。

3. エンタープライズ能力 |カスタマイズされた図面、フルカテゴリーの処理、および非標準部品の OEM 製造をサポートします。

唐山設備製造クラスターに位置する唐山裕興機械は、CNCガントリーボーリングマシンや頑丈なフロアタイプボーリングマシンなどの精密加工設備を完備しています。最大50トンまでの大型鋳鍛造品や規格外部品の加工も承ります。同社の主な事業には、大型鋳鋼ハウジング、ギアボックス ハウジング、鉱山および冶金機器の部品の加工が含まれます。図面からの特注加工、規格外カスタマイズ、支給材料による加工、完成品のOEM生産にも対応し、国内外の多様なカスタマイズニーズに対応します。

安定した工程、精度の高い品質、効率的な配送を強みに、国内の重工業企業に長年納入しており、東南アジアや中東からの部品OEM受注も安定的に受けています。プロの唐山として部品加工メーカーである Yuexin Machinery は、高品質の重荷重用非標準製品のおかげで、中国北部の信頼できる精密機械加工パートナーになりました。部品加工サービス。
