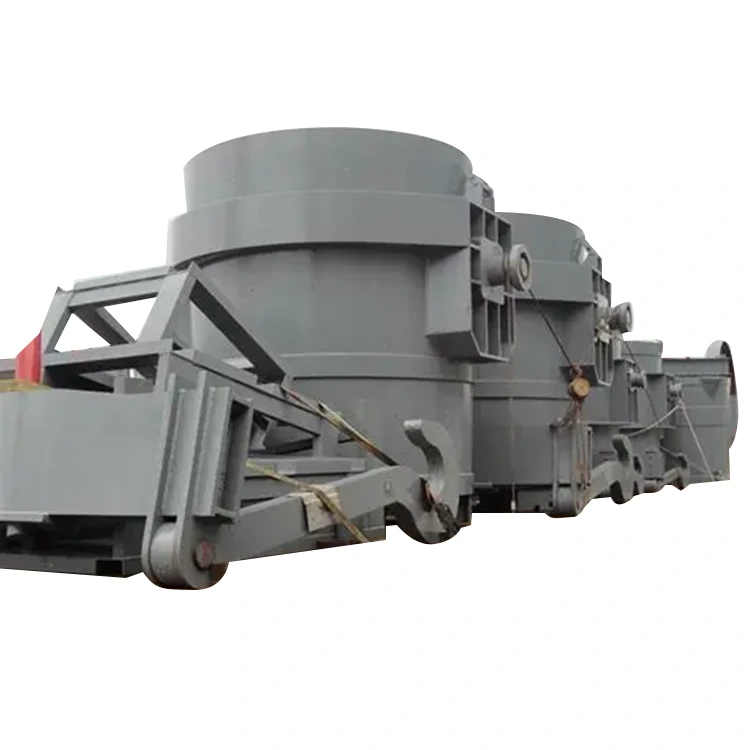

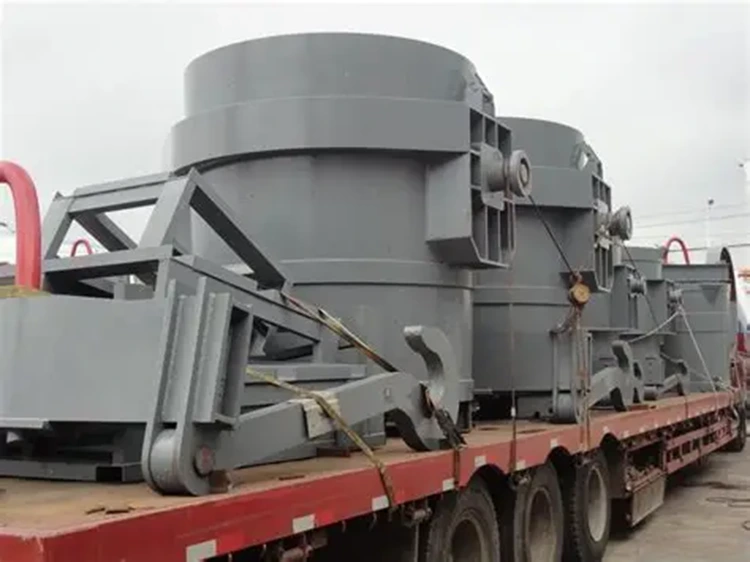

傾斜可能な鋼製取鍋

このインテリジェントな油圧式傾斜可能鋼取鍋は、冶金および鋳造業界における正確な溶鋼の注入のための中核となる機器です。これは、Yuexin Machinery Manufacturing Co., Ltd.が冶金設計機関と協力して独自に開発したものです。  「油圧駆動傾斜+インテリジェント角度制御+多重安全保護」の統合設計を採用し、安定した輸送と正確な0-90°傾斜と1500-1650℃の高温溶鋼の排出を可能にします。

製品パラメータ（仕様）

製品の特徴

正確で制御可能なチルト：電気油圧比例サーボバルブと角度センサーを装備し、閉ループ制御システムを形成し、±0.5°のチルト角度位置精度を達成します。リモート操作モードとローカル操作モードの両方をサポートし、さまざまな注入シナリオに適応するために複数の傾斜角度位置を事前設定できるため、吐出流量誤差を ±3% 以内に制御できます。優れた構造強度: 取鍋本体は Q960 高張力鋼板から一体圧延され、サブマージアーク自動溶接と探傷が行われ、溶接認定率は 100% です。トラニオンは 42CrMo 合金鋼から鍛造されており、熱処理後の引張強度は 1000MPa 以上で、変形や破損の危険なしに傾斜時の複合荷重に耐えることができます。

総合的な高温保護：内張りは「高アルミナコランダムれんが＋断熱キャスタブル＋浸透防止層」の複合構造を採用しており、Al₂O₃含有量が90％以上であり、溶鋼浸食に対する耐性が60％向上しています。取鍋本体の外側には水冷ジャケットと熱シールドが装備されており、外壁温度を60℃以下に保ち、油圧システムには高温シールドカバーがあり、コンポーネントの正常な動作を保証します。

厳格な安全保証：油圧ロックと機械的落下防止ピンの二重安全機構を備えており、突然の停電の場合は自動的に傾斜機構をロックします。溶鋼温度測定装置、液面監視装置、圧力警報装置を備え、稼働状況をリアルタイムにフィードバックし、「冶金安全生産規則」のレベル1基準を満たしています。

アプリケーションシナリオ

鉄鋼冶金（転炉・電炉溶鋼注湯、連続鋳造タンディッシュ補充）、重鋳物（大型工作機械ベッド、風力フランジ鋳造）、特殊鋼製造（金型鋼、ステンレス精密鋳造）などの分野で幅広く使用されています。これは、高い注湯速度と流量制御を必要とする精密鋳物の製造や、マルチステーション回転注湯を備えた自動生産ラインに特に適しており、効率的で安全かつ正確な溶鋼の注湯のためのコアサポートを提供します。

油圧チルト機構の詳細: 油圧シリンダー、電気油圧比例サーボバルブ、ギヤとラックの伝動構造の拡大図。シリンダーとトラニオン間の接続プロセスを示しています。角度センサーの設置位置を示し、「センサーフィードバック - コントローラーコマンド - シリンダー実行」の閉ループ制御ロジックを説明し、裕興機械の油圧制御技術の強みを示しています。

取鍋本体とライニングの詳細: 取鍋本体の補強リブのレイアウトと溶接探傷マークを示す拡大図。複合ライニングの層状石積み構造が示されています。コランダム煉瓦の接合隙間と浸透防止層処理の拡大図、取鍋本体へのライニングの固定方法の説明、従来のライニングの耐用年数の利点の比較。安全ロック装置の詳細: 油圧ロックの内部構造と機械的落下防止ピンの挿入およびロック機構を示し、二重安全機構の連動動作原理を説明します。緊急停止ボタンと警報表示灯のクローズアップショットは、突然の故障が発生した場合の緊急対応手順を示し、機器の安全性と信頼性を強調しています。

インテリジェント制御の詳細: リモート制御端子とローカル操作パネル、チルト角度プリセット、流量調整、ステータス監視などの機能ボタンのラベルを表示します。装置と作業場 MES システム間の連携メカニズムを説明し、生産データのトレーサビリティをサポートし、製品の自動化とインテリジェンス レベルを実証します。
