ジョーカーサー

Yuexin Machinery のジョークラッシャーは、供給開口部のサイズと容量に関してカスタマイズすることができ、中小規模の鉱物処理プラントや砂・砂利プラントの破砕生産ラインに完全に適合します。 CE/ISO認証も取得しており、1年間の保証が付いており、品質とアフターサービスの面でも安心です。この製品は、コストパフォーマンスの高さで世界中の顧客に認められ、ヨーロッパ、アメリカ、東南アジアの 20 か国以上に輸出され、豊富な業界経験と市場での高い評価を蓄積しています。

このジョークラッシャーは、花崗岩や玄武岩などの硬質材料の加工用に特別に設計されており、コアコンポーネントの材料は特に厳密に選択されています。粉砕室は高マンガン鋼製、フレームは鋳鋼製で、最大送り寸法は600mmです。さらに、高度な偏心軸構造により、安定した動作、長寿命、簡単な設置、安心のメンテナンス、簡単な操作を実現し、性能と実用性を両立させています。

製品パラメータ（仕様）

製品の特徴と用途

このジョークラッシャーには 4 つの主要な利点があります。1 つは耐摩耗性と耐衝撃性に優れた高マンガン鋼の破砕チャンバーで、大きな破砕比を提供します。安定した動作と低い故障率を実現するエルボプレート構造と組み合わせた偏心シャフト。さまざまな出力粒子サイズ要件を満たすために柔軟に調整可能な排出ポート。環境基準を満たし、防塵・騒音を防ぐ密閉設計です。鉱山における鉱石の粗粉砕、建設廃材の資源化、建材の粉砕、冶金スラグの粉砕など、さまざまな分野で幅広く使用されています。

制作内容

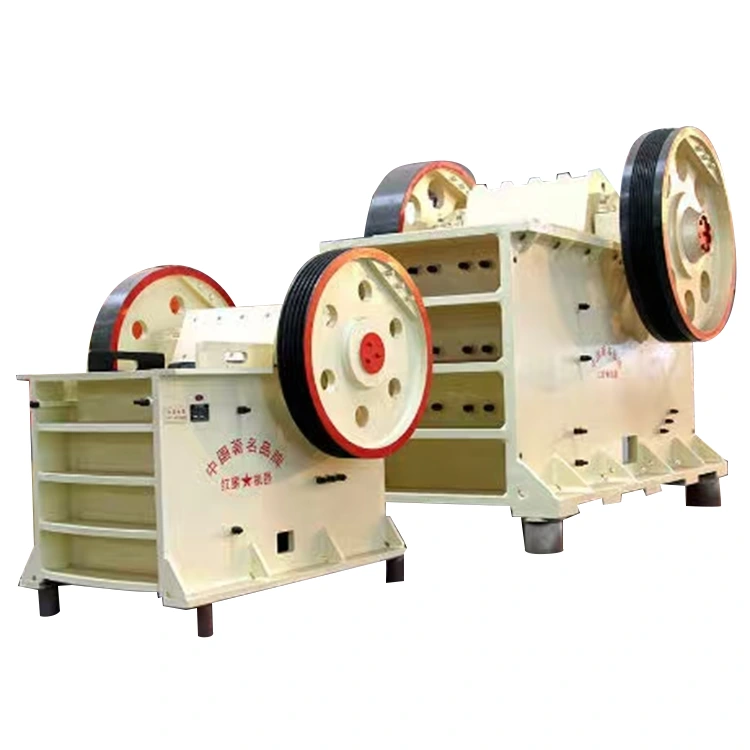

1.全体の外観（正面図）：一体型の鋳鋼フレームと広い供給口設計により、大きな材料にも対応します。

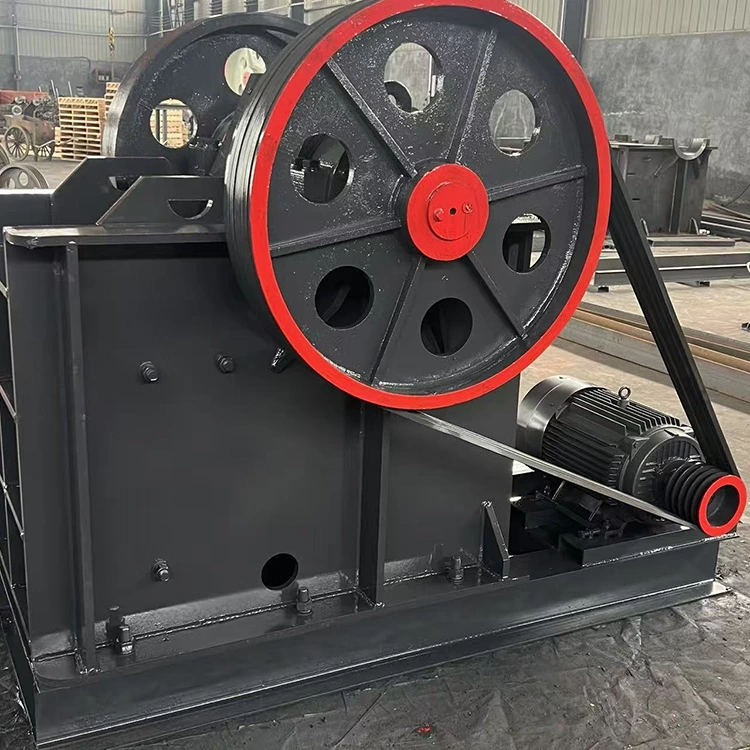

2.全体外観（側面図）：コンパクトな偏心軸駆動構造により省スペース、生産ラインへの組み込みが容易です。

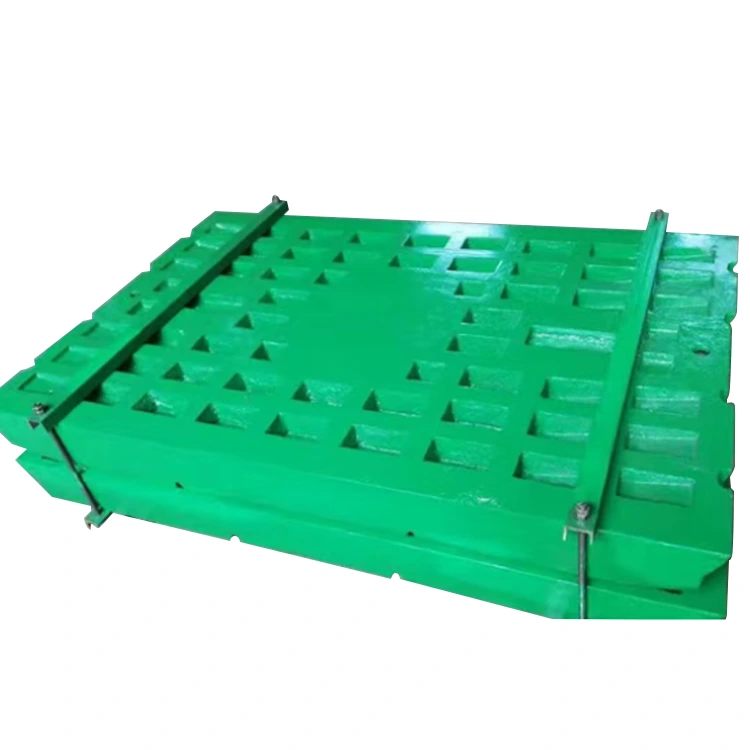

3.粉砕室内部（高マンガン鋼歯板詳細）：高マンガン鋼歯板（硬度HRC58+）は耐摩耗性と耐衝撃性に優れ、装置の寿命を延ばします。

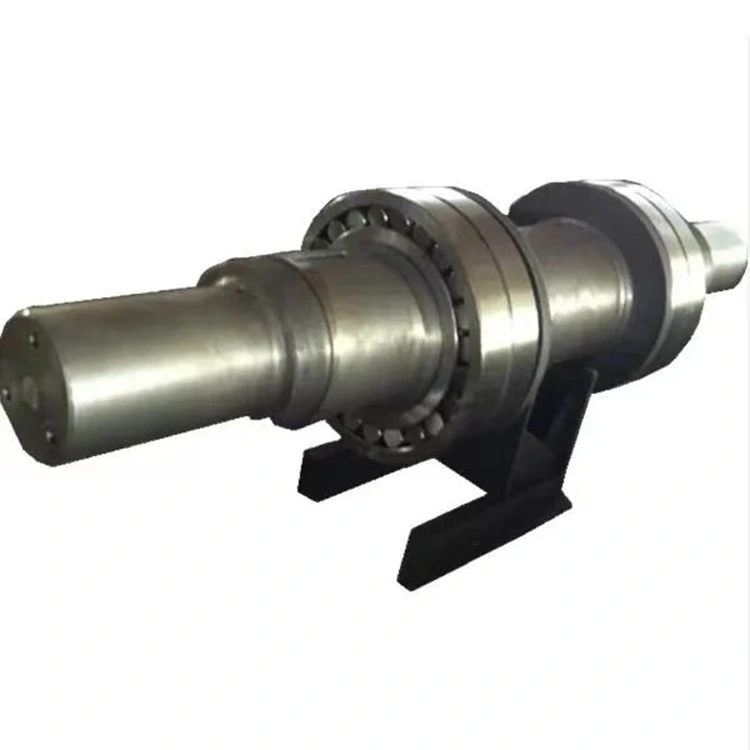

4.偏心軸＋軸受の構成図：肉厚化した偏心軸と密閉型軸受の組み合わせにより、安定した動作、低騒音、長いメンテナンス間隔を実現します。

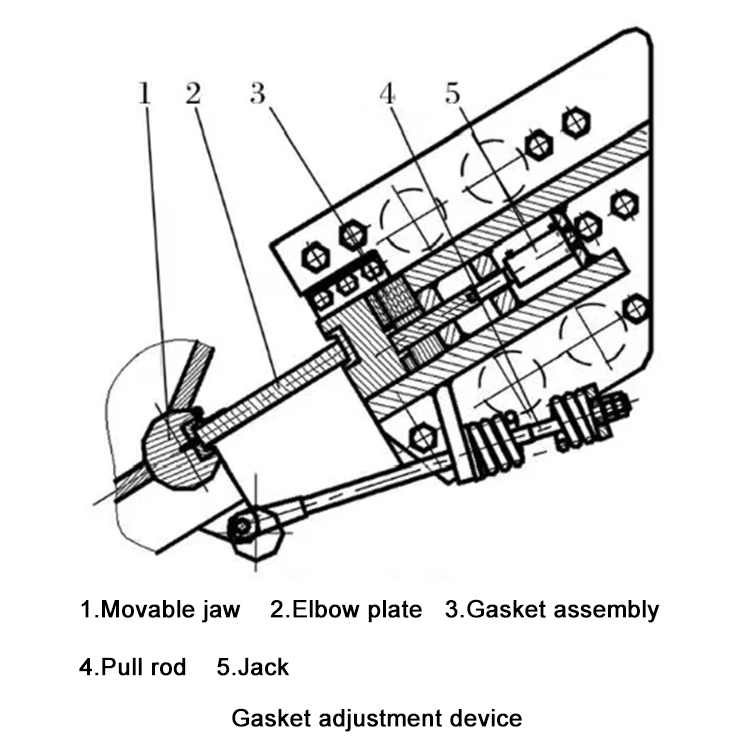

5.吐出ポート調整動作図：吐出ポート調整装置 |手動・油圧調整（オプション）、吐出粒子径を精密制御（10～120mm） シム式手動調整装置：下図はシム式吐出口調整装置です。吐出口径の調整はエルボプレート座をボルトで押し込みシムを抜き差しすることで行います。この図には、可動ジョー、エルボ プレート、シム アセンブリ、プル ロッドなどのコンポーネントが示されています。

6.油圧調整装置：下図はジョークラッシャーの吐出口の油圧調整装置です。吐出ポート径の調整は、各部品を油圧シリンダーで押し込むことで行うため、無段階で精密な調整が可能です。
