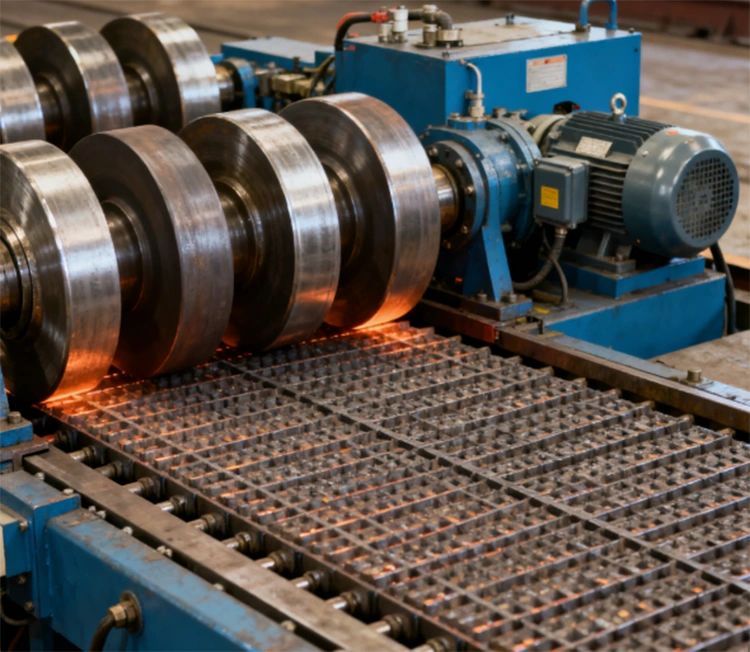

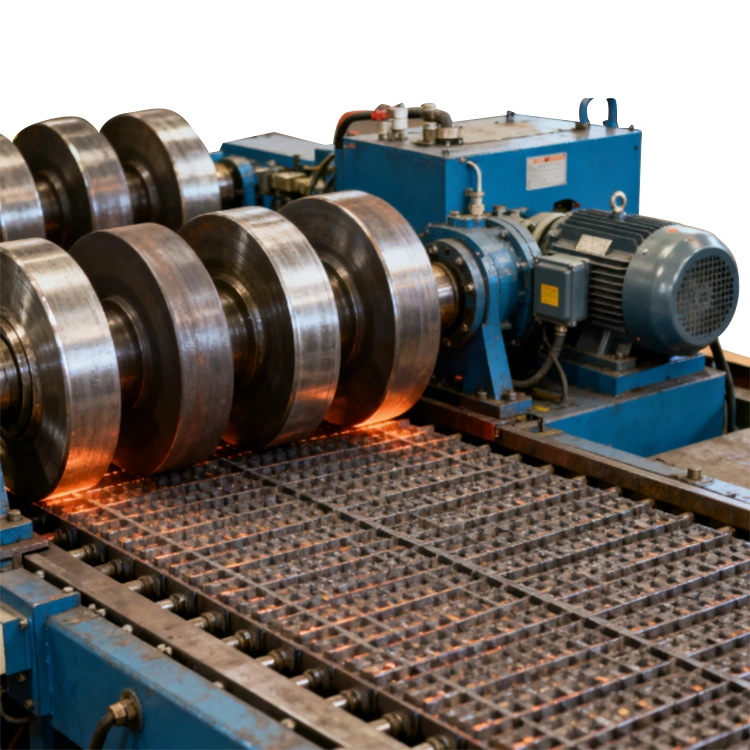

ローラー式冷却ベッド

Yuexin のローラー型冷却ベッドは、圧延機の生産における重要な設備であり、圧延製品を効率的に冷却し、スムーズに輸送します。この装置は、「ローラーディスク回転＋層状冷却」の特殊設計を採用し、圧延製品の冷却速度と搬送経路を精密に制御し、圧延機プロセスの核心要件を構造的に満たしています。

このローラー式冷却ベッドは、輸送時の抵抗が小さく、圧延された製品の損傷を防ぎ、非常に均一な冷却など、いくつかの優れた利点を備えています。棒鋼、丸鋼、平鋼などのさまざまな製品の冷却と輸送のニーズを満たすことができ、圧延機会社の生産効率と製品の表面品質の向上に役立ちます。圧延機の生産ラインにおいて、圧延製品の性能を確保する中核となる装置の一つです。

製品パラメータ（仕様）

機器パラメータは、顧客の特定のニーズに応じてカスタマイズされます。

製品の特徴

ローラー式冷却ベッドは、ロール状製品とローラーディスクが転がり接触するローラーディスク搬送構造を採用しています。輸送時の抵抗を軽減するだけでなく、ロール状製品の表面を保護し、傷や変形を防ぎます。同時に、冷却領域は層状のエアフロー設計を採用しており、ローラーディスクの回転により空気循環が促進され、ロール製品の各部の均一な冷却とより安定した製品性能が保証されます。

調整の自由度が高いローラー式冷却ベッドです。ローラーディスクの回転速度と間隔を調整するだけで、さまざまなサイズや仕様のロール製品に対応でき、多様な生産ニーズにフル対応します。さらに、装置にはローラーディスクの温度や回転速度などの重要なデータをリアルタイムに監視できる監視システムが装備されています。  問題が発生した場合は自動的に警告および調整できるため、機器の安定した動作が保証されます。

アプリケーションシナリオ

棒鋼、丸鋼、平鋼の圧延機の生産ラインで広く使用されており、新たに熱間圧延された製品を次の仕上げ工程に送るまで冷却および輸送する役割を果たします。圧延会社にとって、効率的で高品質な生産を実現するために欠かせない設備です。

ローラーアセンブリ: ローラーは精密鋳造され、表面硬化されており、滑らかで耐摩耗性の高い表面になっています。圧延材との接触時の摩擦が低いため、ワークの表面を保護します。

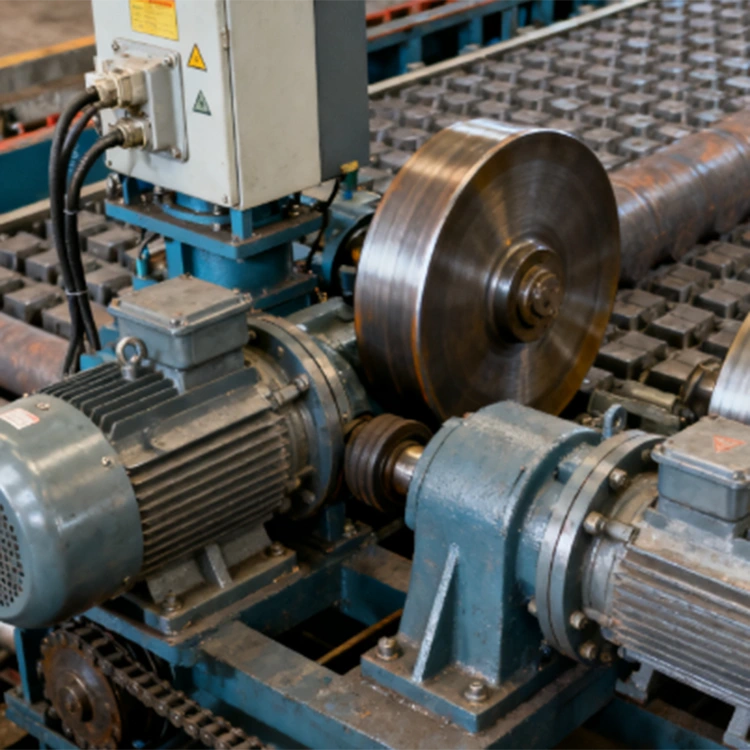

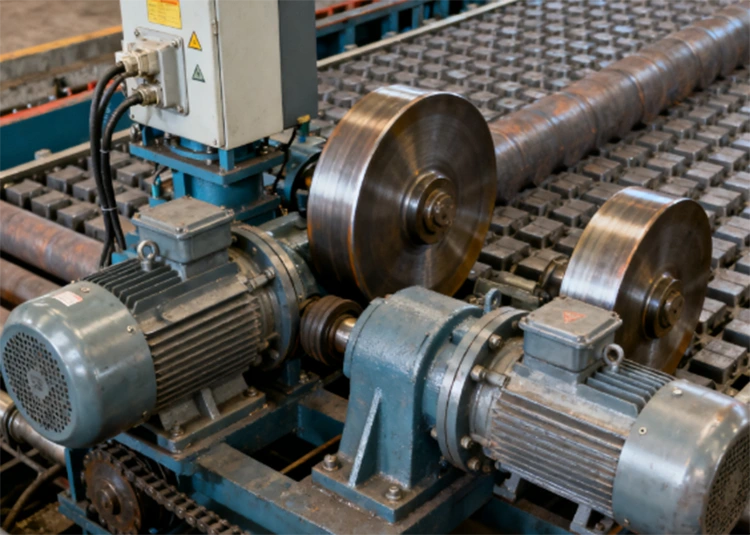

駆動システム: モーター、減速機、駆動チェーンで構成されたシステムは、スムーズに動作し、ローラーの速度と方向を正確に制御し、圧延材料の規則正しい搬送を保証します。

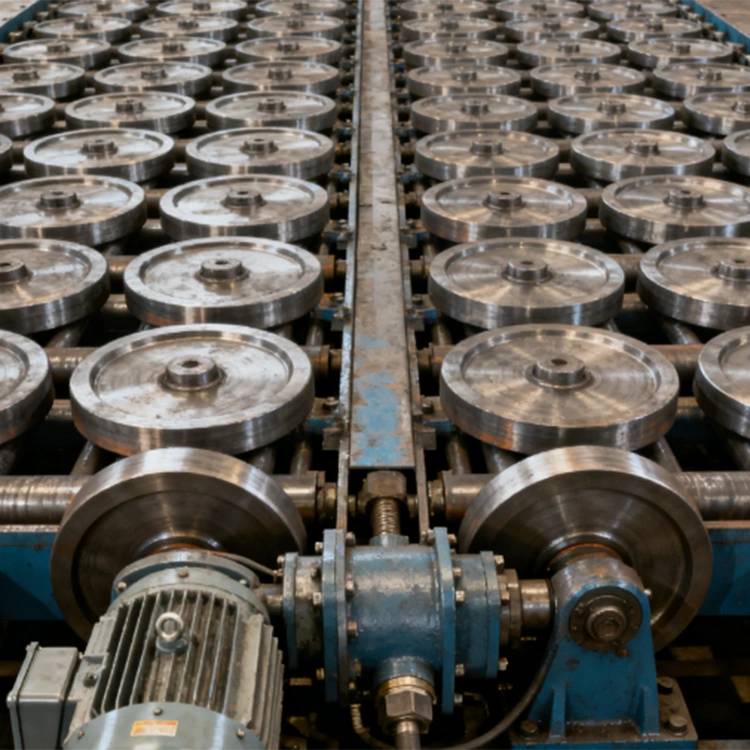

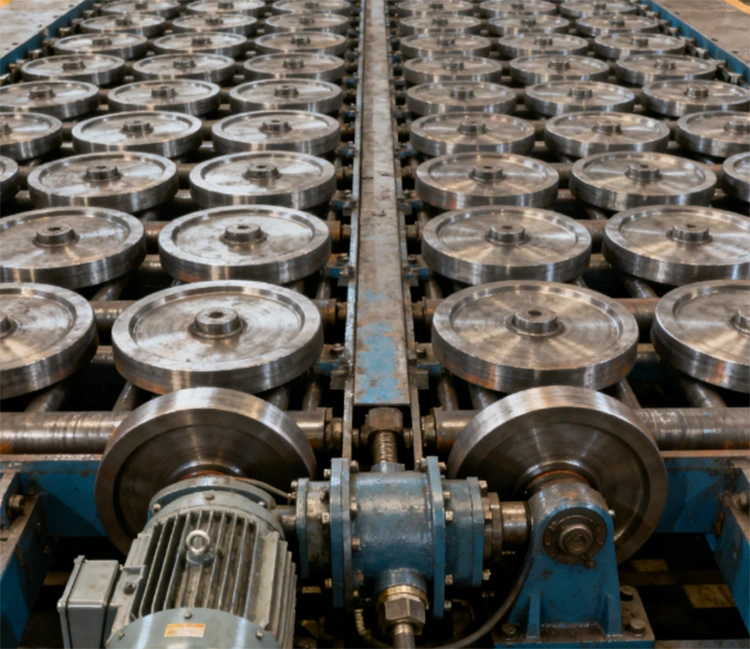

ベッドのレイアウト: ベッド上のローラーは調整可能な間隔でマトリックス パターンに配置されており、さまざまなサイズの圧延材料に対応し、冷却中に平らな状態を保ちます。

制御システム: PLC とタッチスクリーン制御プラットフォームを装備したこのシステムでは、画面上でローラー速度と冷却パラメータを直接設定できます。  設備の稼働状況をリアルタイムに表示します。また、障害を特定し、以前の動作データを保存することもできます。
