重機の設置精度に問題はありませんか?唐山裕信機械がカスタムの非標準ベースを出荷、22年の経験で基礎部品の大規模な課題を解決

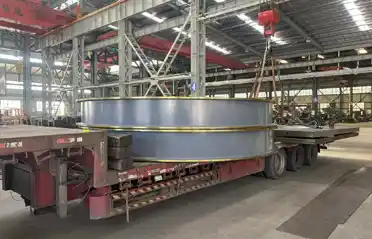

最近、唐山悦新機械製造有限公司の生産工場で、直径数メートルの大きなリング状の構造部品が 10 トン天井クレーンの助けを借りて平台トレーラーに着実に吊り上げられ、冶金業界の顧客向けにカスタムの非標準ベース部品の別のバッチが完成し出荷されました。このコンポーネントは、Q355B 鋼板から溶接され、アニーリングによって応力が除去され、その後全体として CNC 加工されており、端面振れは 0.15 mm 以内に制御されており、現場での機器取り付けの高精度要件を十分に満たしています。

なぜ顧客は標準部品よりもカスタム ソリューションを好むのでしょうか? — 現実世界の需要の背後にある非標準塩基

冶金、鉱業、火力発電、化学処理などの重工業では、機器の基礎部品は「標準部品を購入して設置する」というものではありません。各メーカーの主要機器は、取付穴の形状、荷重分布、現場の基礎条件が大きく異なります。標準ベースでは、設置後の穴の位置の不一致、剛性不足、過度の振動などの問題が発生することがよくあります。小さな問題は手戻りやスケジュールの遅れを引き起こし、大きな問題は生産ライン全体の安定稼働に影響を与えます。

Yuexin Machineryのテクニカルディレクターによると、この部品バッチは中国北部の鉄鋼企業から顧客に出荷され、新しく設置されたボールミルトランスミッションシステムの基礎支持構造として使用されました。お客様は当初、標準サイズのベースの購入を検討されていましたが、現地測定の結果、既存の床高さや隣接機器間の間隔の制約により、標準部品の寸法が設置スペースを300mm超え、フランジ穴のパターンが主減速機ベースと一致しないことが判明しました。 「顧客が図面を持って私たちに来たとき、彼らは寸法が正確に達成できるかどうか、溶接変形を制御できるかどうか、そして納期が設置スケジュールに間に合うかどうかの 3 つのことを気にしていました」とディレクターは述べました。

重工業におけるカスタム基礎ソリューションに対する厳しい要求を決定するのは、まさにこの「各機器が異なる」動作条件です。これはオプションではなく、機器の設置精度と動作の安定性を確保するための最前線の防御線です。

図面から完成品まで — Yuexin Machinery が大型カスタムベースの加工精度をどのように管理するか

大型のリング型やボックス型のベース部品の加工課題は、「大型化」と「高精度」の両立にあります。径が大きくなるほど溶接変形、熱変形、クランプ変形の制御が難しくなります。端面平面度、穴円筒度、取付穴位置公差を超えると現場組立ができなくなります。

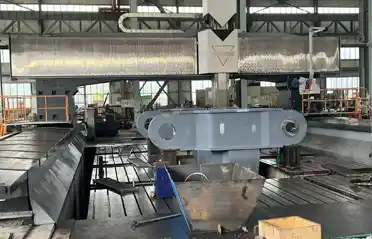

唐山悦新機械はこの分野で22年の機械加工経験を蓄積しています。工場内には、大型CNCガントリーフライス盤（長さ12.5m×幅8.4m×高さ4m）、耐荷重80トンの大型横型旋盤、床中ぐりフライス盤などを備え、直径1メートルから10メートルを超える大型構造部品の加工全般に対応します。このために非標準ベースこのプロジェクトでは、技術チームは 3 つの重要なプロセス措置を採用しました。

まず、溶接前に取り代を残し、溶接後に全体の歪取り焼鈍を行います。すべての鋼板は、まず片面あたり少なくとも 5 mm の加工代を持って切断されます。溶接後、コンポーネントは全体的な応力を除去するために焼きなまし炉に入れられ、後続の機械加工中に残留応力が解放されることによって引き起こされる変形を防ぎます。

次に、二次クランプと分割精密フライス加工です。荒加工後、加工応力を解放するために48時間の休止期間を設け、中仕上げ加工、仕上げ加工を行います。最終的な端面平面度は0.1mm/m以内、平行度誤差は0.15mm以内に管理されています。

第三に、CMM による重要な寸法の検査です。全ての取付穴位置と嵌合端面を三次元測定機で再検査して出荷しております。検査報告書が出荷に同梱されているため、顧客は現場で図面と直接照合して確認できます。

「多くの同業他社は溶接直後に大きな部品を機械加工し、荒加工後にすぐに納品します。当社は休止ステップと再検査ステップを追加することにこだわっています。顧客が現場で部品が適合しないことに気づいた場合、再作業にどれほどのコストがかかるかを知っているからです。」とYuexin Machineryの品質管理責任者は述べています。

スムーズな納品 — 顧客が精度を超えて重視するもの

顧客が図面を提供してから完成品の出荷まで、このカスタム パーツの生産サイクルは 28 日で、顧客の予想より 5 日早くなりました。積み込む前に、顧客は事前受け入れのために技術担当者を工場に派遣し、寸法と表面処理を図面に照らして項目ごとに確認し、出荷手配の前に承認しました。

Yuexin Machinery にとって、大型のカスタム構造コンポーネントの納品は、単に「機械加工を完了する」だけではありません。図面のレビュー中に溶接構造を積極的に最適化して加工の難易度を軽減することから、主要な加工マイルストーンで進捗状況を写真撮影して報告すること、出荷時にリフティングポイントのマーキングや防錆梱包を提供することまで、これらのサービスの詳細は標準的な慣行となっています。

現在まで、唐山裕興機械の非標準機械加工事業は、冶金工場ベース、鉱山クラッシャーフレーム、火力ファン基礎シート、化学反応タワーサポートシートなどをカバーしています。顧客は中国の十数省にまたがり、ドイツ、日本、オーストラリア、ブラジル、その他の国に輸出しています。同社は「図面からサンプルまで、すべてのプロセスを社内で行う」モデルを維持しており、外部委託は一切行いません。切断、溶接、熱処理から機械加工、表面処理まで全て自社工房で完結します。これが、大規模な重要な基盤コンポーネントに関して顧客が当社を信頼する主な理由です。

ラージの詳細については、非標準ベースカスタマイズのケースと価格については、いつでも唐山悦新機械製造有限公司にお問い合わせください。お客様の図面や作業条件に基づいて、工程検討から完成品納品までワンストップでご提供いたします。
