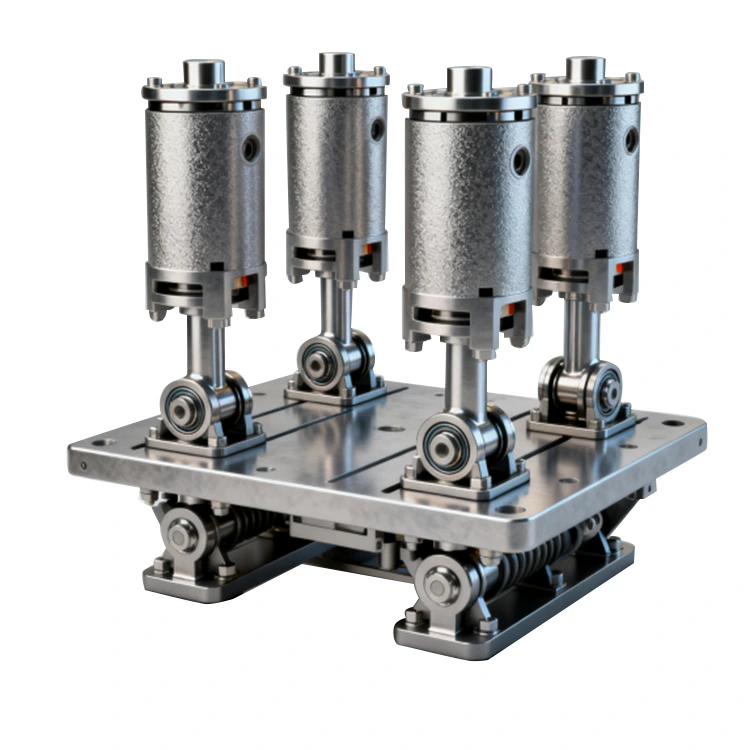

4気筒ロッド型振動機構

この4シリンダーロッド型振動機構は、「油圧サーボ協調振動技術」を活用し、裕興機械が独自に開発したものです。対称的に配置された 4 つの油圧シリンダーと電気油圧サーボ同期制御の組み合わせにより、高周波、大振幅の振動を正確に出力し、直線、楕円などの複雑な軌道を実現します。

その性能パラメータは信頼性が高く、定格加振力は 300kN ～ 1200kN、調整可能な振動周波数は 5 ～ 50Hz、正確に制御可能な最大振幅は 2 ～ 10mm です。従来の機械式振動機構と比較して、電力を20%節約し、振幅制御精度±0.1mmを実現し、動作騒音は85dB未満です。さらに、鉱業、建築材料、環境保護産業における大規模振動装置のアップグレードに適したコアコンポーネントです。

製品パラメータ（仕様）

製品の特徴と用途

4 シリンダー ロッド型振動機構には大きな利点があります。同期精度は非常に高く、誤差は 0.05 mm 以内に制御され、振動軌道は軌道上に留まります。 4つのシリンダーすべてが連携して動作する十分なパワー、2秒未満の起動時間、および高負荷下でも継続的で安定した加振力。タッチスクリーンまたはリモート PLC 経由で設定された周波数と振幅パラメータによる操作の容易さ、および複数の動作条件を保存する機能により、機械的な調整なしでさまざまな材料に適応し、動作効率が 70% 向上します。表面硬度を高める特殊処理を施した20CrNiMo合金鋼製ガイドロッドと輸入シールを採用した油圧シリンダにより、15,000時間以上の連続運転が可能で耐久性に優れています。

4気筒ロッド型振動機構の応用範囲が広がりました。大型振動スクリーン、振動フィーダー、振動脱水スクリーン、振動砂除去機などで使用でき、特に大きなプラットフォーム、重い負荷、高精度の振動要件を伴うシナリオで安定したパワーを提供できます。特定の顧客のニーズに応じてパラメータをカスタマイズすることもできます。
